Bonjour,

Le Canal de St-Quentin qui unit la Somme et l'Oise à l'Escaut, utilise encore aujourd'hui une technique d'un autre âge.
Entre les communes de Bellenglise et de Vendhuile, le canal arrive à un point haut qu'il devra franchir par un souterrain comme disent les mariniers, le souterrain de Riqueval.


Touage sur le canal de St Quentin (02) Carte

Touage dans le souterrain de Riqueval


Touage sur le canal de St Quentin (02) Logo

Commandé par Napoléon , cet ouvrage long de 5670 m fut terminé en 1810 et inauguré le 28 avril. A cette époque, pas de problèmes, les bateaux étaient normalement hâlés par des chevaux. Au XIX siècle, le canal de St-Quentin qui acheminait un important trafic de charbon fut mis au gabarit Freycinet. Puis les péniches délaissèrent les chevaux au bénéfice des moteurs diesel. Et là un problème non prévu se posa très vite.
Dans l'impossibilité de ventiler la voute de manière satisfaisante, il fallut imaginer un transit non polluant des péniches, comme on dirait aujourd'hui,C'est là qu'intervient le toueur

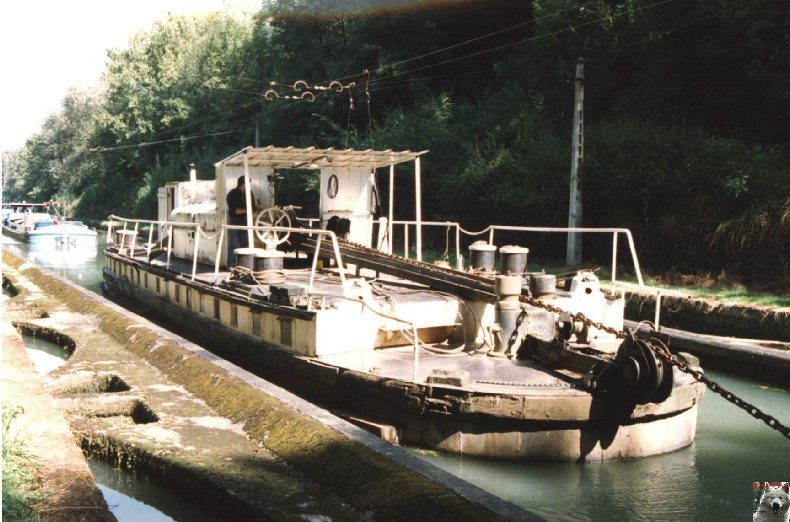

Touage sur le canal de St Quentin (02) 001

Le toueur est une sorte de remorqueur. Il est alimenté en énergie électrique par un courant continu de 600 V qu'il capte par l'intermédiaire de perches sur une sorte de caténaire, un peu comme un troleybus.
Ce courant alimente des moteurs électriques qui assurent le fonctionnement d'un treuil.
Sur la photo ci-dessus on voit que l'engin avale une sorte de chaine.
Cette chaine est posée au fond du canal sur une longueur de 8 km, le toueur se hâle sur cette chaine à l'aide de son treuil qu'il avale à l'avant et repose derrière lui.

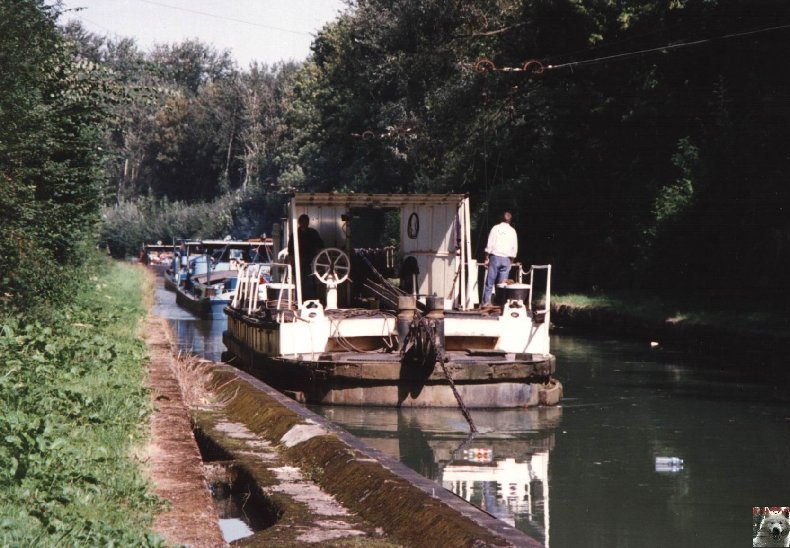

Touage sur le canal de St Quentin (02) 002

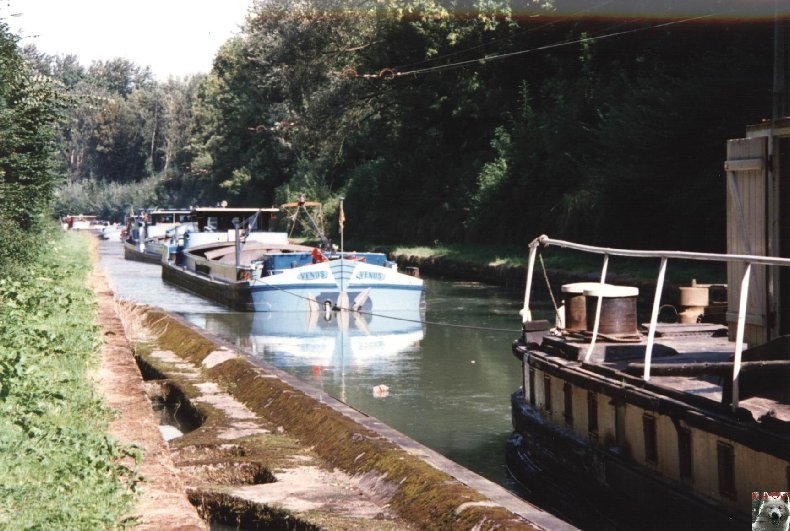

Il ne reste plus qu'à former, derrière le toueur, un train de péniches ( 32 au maximum) et à franchir le souterrain tout moteur thermique à l'arrêt.

Touage sur le canal de St Quentin (02) 003

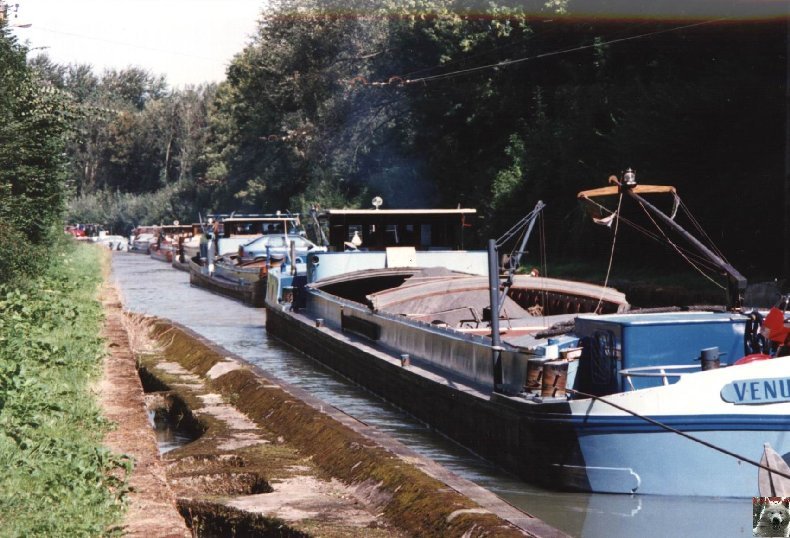

Touage sur le canal de St Quentin (02) 004

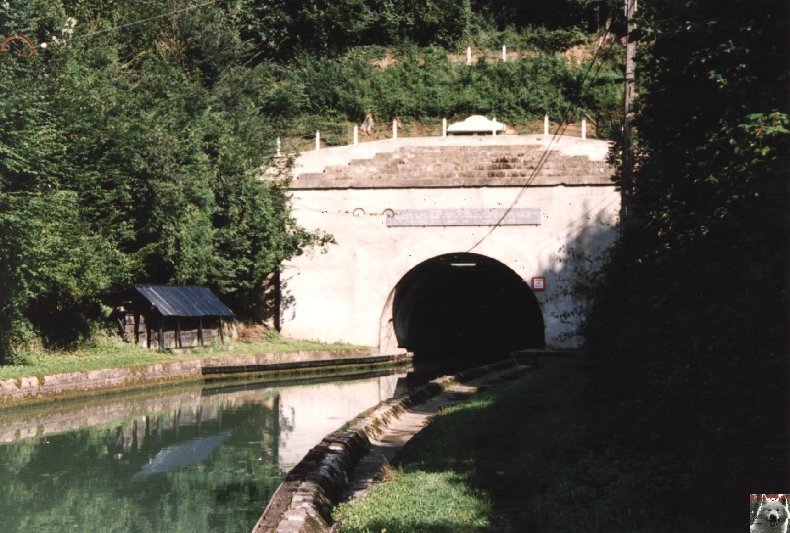

Le souterrain une fois franchi, chaque automoteur retrouve son indépendance et le portail sud de l'ouvrage et sa gare d'eau retrouvent leur calme.

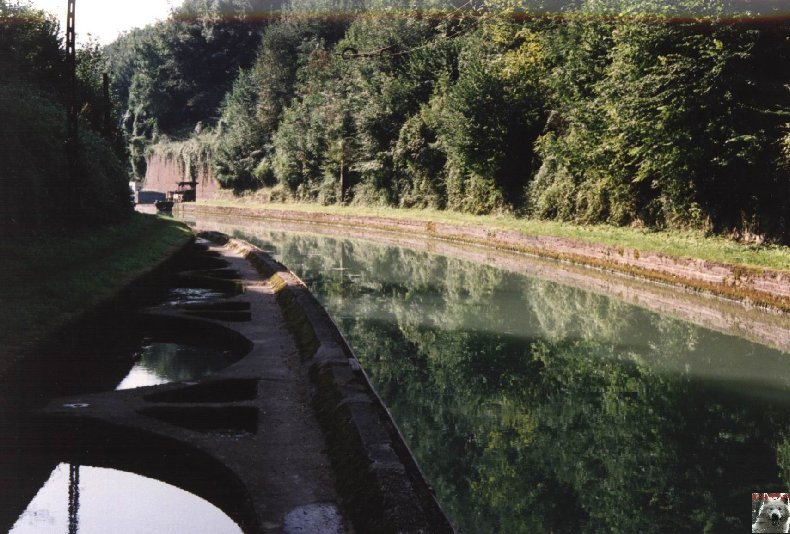

Touage sur le canal de St Quentin (02) 005

Touage sur le canal de St Quentin (02) 006

Cette technique est toujours utilisée bien que le trafic sur le canal soit en nette régression.


Touage sur le canal de St Quentin (02) LB_100x100

René JV, le 4 novembre 2007
Photos ©️ René JV
Je voudrais vous prier d'excuser la qualité inhabituelle des photos présentées.
Les prises de vues ont été réalisées sur film argentique et scannées par la suite pour leur utilisation numérique.
